Komory do badania karbonatyzacji (CO2)
z serii KK-CO
Karbonatyzacja to utrata pH w czasie gdy gaz CO2 reaguje z wilgotnością zawartą w próbkach betonu, tworząc kwaśną atmosferę. Proces ten zachodzi nieustannie i wpływa na żelbet oraz powoduje korozję stali. W wyniku tego procesu struktury materiałów mogą ulec poważnemu uszkodzeniu.
Testy procesu karbonatyzacji są przeprowadzane w zmodyfikowanych komorach z detektorem/analizatorem CO2 z możliwością wykrycia stężenia CO2 w różnych zakresach temperatury i wilgotności.
Komory są wytwarzane z wytrzymałego stopu stali nierdzewnej, ponieważ gaz powstały w wyniku reakcji jest korozyjny.
Urządzenia badawcze z serii KK-CO, wykonane są zgodnie z obecnymi normami i standardami, przy zastosowaniu trwałych i estetycznych materiałów. Komory pozwalają na automatyczne przeprowadzanie procesów badawczych, zgodnych szeroko pojętymi potrzebami.

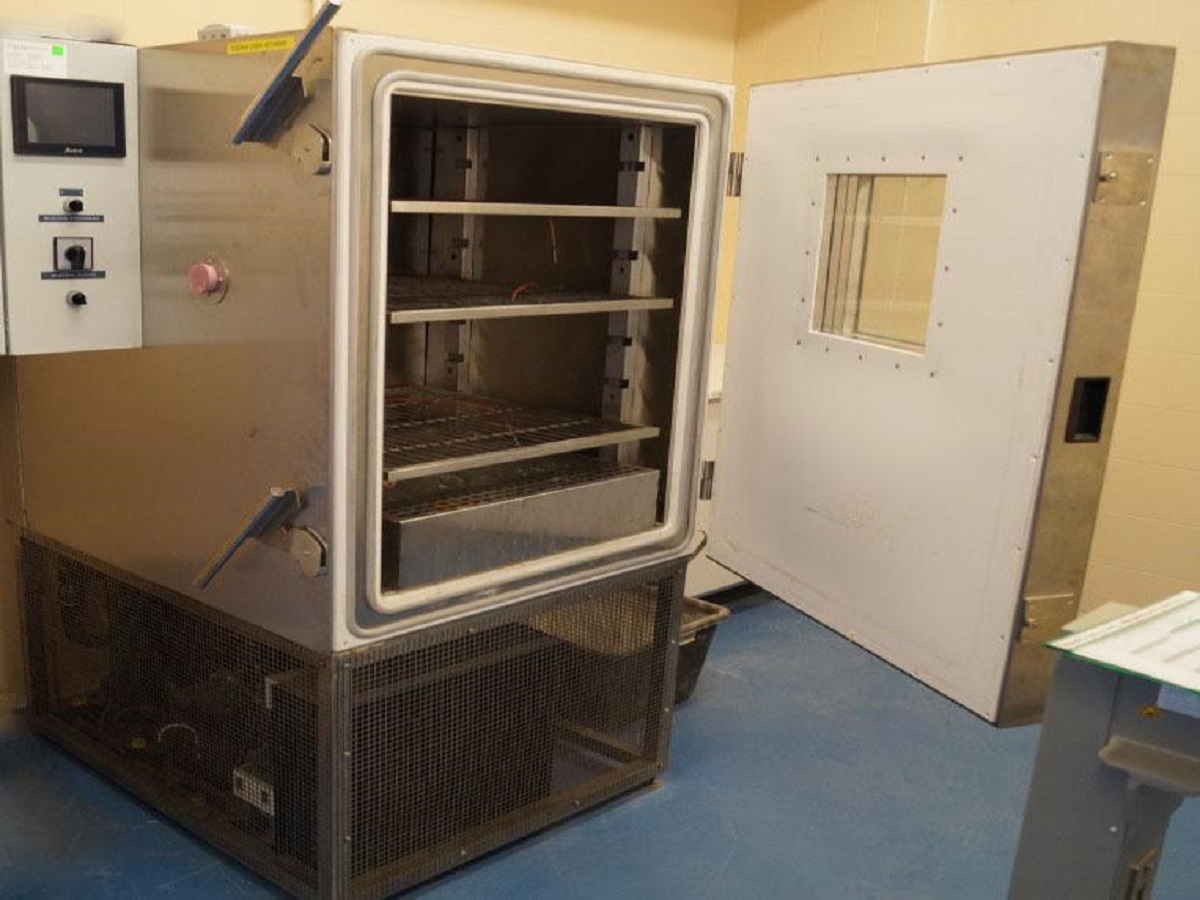

W bloku maszyny znajdują się wszystkie, niezbędne elementy składowe, służące ciągłej, niezakłóconej pracy urządzenia. Są to najwyższej jakości elementy wykonawcze: agregat chłodniczy, nawilżacz, osuszacz, zawory, elementy elektryczne. Maszyna posiada cały zestaw czujników temperatury wilgotności oraz CO2. Próbki w maszynie umieszczane są na trzech półkach.
Półki nie są mocowane na stałe i mogą być przemieszczane wg potrzeb.
Nad przebiegiem cykli badawczych czuwa mikroprocesorowy, swobodnie programowalny sterownik typu PLC. Łączność ze światem zewnętrznym zapewnia kolorowy, dotykowy panel operatorski o przekątnej 7”.
Wizualizacja stanu procesu technologicznego na ekranie zawiera:
-
schemat technologiczny komory i jej podzespołów
-
stany napędów
-
wartości pomiarów i parametrów technologicznych
-
stan procesu i stany alarmowe

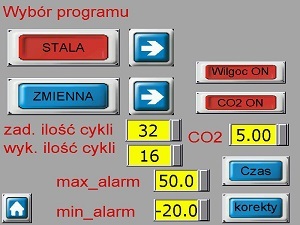

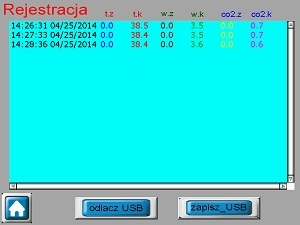

Operator może z poziomu panelu operatorskiego zadawać parametry jakie ma realizować maszyna badawcza. Oprogramowanie gwarantuje laborantowi prostą i wygodną obsługę maszyny badawczej poprzez intuicyjne zmiany parametrów badawczych takich jak: temperatura, wilgotność, zawartośćCO2 w powietrzu komory, czas. W trakcie realizacji procesu badawczego rejestrowane są dane wynikowe.
W przypadku realizowania programu o zadanych parametrach: temperatura,wilgotność, skład CO2 , w pierwszej kolejności uzyskuje się zawartość CO2, następnie ustalana zostaje temperatura a w dalszej kolejności wilgotność. Dodatkowo maszyna posiada 6 kanałowy rejestrator temperatury.
Parametry i dane techniczne komory:
-
Komora badawcza umożliwia jednoczesne badanie do 250 kG próbek.
-
Trzy półki w zestawie każda o nośności 60 kG.
-
Zaczepy do zainstalowania max 10 półek.
-
Wysokość półek regulowana, możliwość zainstalowania większej ilości półek.
-
Komora wewnętrzna i zewnętrzna wykonana jest ze stali nierdzewnej kwasoodpornej.
-
Rama konstrukcyjna w całości ze stali nierdzewnej kwasoodpornej.
-
Izolację termiczną przestrzeni badawczej zapewniają płyty o gr. 120 mm z rdzeniem poliuretanowym, pokrytym obustronnie blachą nierdzewną.
-
Konstrukcja części izolowanej termicznie pozbawiona jest mostków cieplnych.
-
Przylgnia pod uszczelką jest grzana obustronnie w celu uniknięcia jej przymarzania.
-
Agregat chłodniczy zintegrowany w obudowę komory chłodzony powietrzem
-
zawiera wszystkie niezbędne elementy zabezpieczające.
-
Ciągła cyrkulacja powietrza zapewnia maksymalną jednorodność rozkładu temperatury (rozpływ powietrza za pomocą specjalnie ukształtowanego kanału), wilgotności i CO2.
-
W drzwiach podgrzewane okno.
-
Oświetlenie wnętrza komory.
-
Jeden otwór przepustowy (inspekcyjny).
-
Zasilanie wodą destylowaną (zbiornik na wodę i zbiornik na skropliny w komplecie).
-
Wysokiej jakości czujniki wilgotności temperatury i CO2 o super stabilności.
-
Alarm optyczny i akustyczny.
-
Urządzenie przeznaczone do pracy ciągłej bez nadzoru, niezależne urządzenie zabezpieczenia nadtemperaturowego, istnieje możliwość ustawienia temperatur granicznych dla konkretnych prób . Po przekroczeniu temperatury granicznej urządzenie automatycznie wyłączy się.
-
Zabezpieczenie hasłem możliwości wprowadzania nastaw przez osoby niepowołane.
-
Automatyczne wyłączenie po wykonaniu programu.
-
Urządzenie wyposażone w układ automatycznego odszraniania.
-
Układ zabezpieczający przed osadzaniem rosy przy zmianie parametrów.
-
Butla z gazem CO2 w komplecie.
-
Interfejs Ethernet do rejestracji temperatury i wilgotności i CO2.
-
Praca cykliczna, opóźniony start programu.
-
Wyświetlanie daty i czasu zegarowego.
-
Wyświetlanie informacji o przerwie w zasilaniu.
-
Meldunki zakłóceniowe, zapisywanie danych w pamięci.
-
Obsługę poprzez wyświetlane menu, wartości wprowadzone są zapisywane i wyświetlane w określonych pozycjach.
-
Dowolne programowanie cykli badawczych wraz z powtarzaniem.
-
W tabelach programowych wywołanie 20 tabel programowych z max. 20 grupami
-
Przejrzyste wyświetlanie parametrów zadajnik czasowy dla zadanych wartości temperatur i wilgotności i CO2.
-
Załączamy instrukcję obsługi (DTR) w języku polskim.
-
Zapewniamy serwis gwarancyjny i pogwarancyjny z czasem reakcji od momentu zgłoszenia usterki do 24 godzin.
-
Kalibracja w dwóch punktach temperatury i wilgotności.
Wymiary
-
Wymiary zewnętrzne 910mm x 1400 x 1800mm
-
Wymiary komory roboczej 670mm x 600 x 1020mm (tj. 400 litrów)
-
Zakres temperatur od -25do 100 °C
-
Zakres temperatur z CO2 od 5 do 80 °C
-
Zakres pracy z wilgotnością od 10 do95 °C
-
Zakres wilgotności od 10 do 95% (w zależności od temperatury)
-
Zakres regulacji i utrzymywania CO2 0 -10%(możliwość pracy w innym zakresie)
-
Zakres pomiarowy CO2 od 0 do 10%
-
Zasilanie 400V/ 50Hz 4kW
-
Waga 450kG
