Komory klimatyczne stacjonarne/modułowe z serii KM

Komory klimatyczne modułowe służą przede wszystkim do badań ciepło-zimno lub ciepło-zimno-wilgotność, rozmaitych materiałów wg szeregu norm. Przeznaczone są głównie do wykonywania testów na próbkach o dużych i bardzo dużych rozmiarach. Komory wykonane są z wymiennych paneli, więc ich konstrukcja jest w pełni dostosowana do potrzeb klienta, a co tym idzie także zakres pojemności komór roboczych dopasowany jest do wymagań użytkownika. W samych komorach zastosowano innowacyjny system zapewniający jednorodny i stabilny rozkład temperatur oraz wilgotności w całej komorze roboczej.

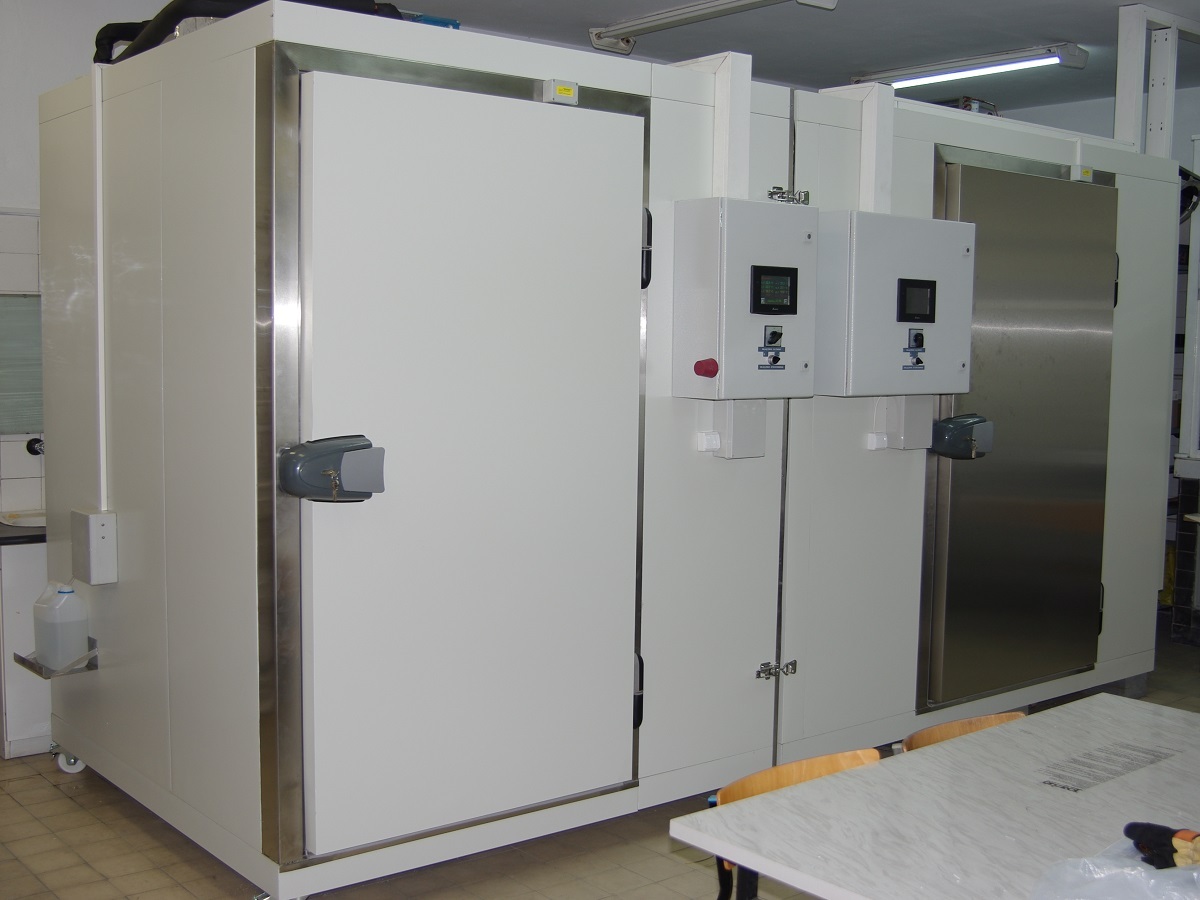

Urządzenia te składają się z:


• komory odtwarzającej warunki atmosferyczne zewnętrzne (tzw. zimna)

• komory odtwarzającej warunki atmosferyczne wewnętrzne (tzw. ciepła)


Obok przedstawiono schemat komory stacjonarnej z przykładowymi wymiarami jakie zastosowano w realizacji u jednego z klientów.

Komory stacjonarne wykonane są standardowo z płyt warstwowych o grubości 100mmpokrytych blachą nierdzewną w środku a na zewnątrz blachą ocynkowaną malowaną farbą polimerową. W obu komorach zastosowano izolowaną, wzmocnioną podłogę o nośności 50 kN/m2. Na ścianach umieszczono profilowane kanały umożliwiające optymalny przepływ powietrza wymuszany przez wentylatory o wysokiej sprawności energetycznej i odporności na zmienne i duże zmiany temperaturowo-wilgotnościowe. W kanałach o szerokości 300 mm wewnątrz komory usytuowano również lamelowy wymiennik ciepła oraz układ susząco-nawilżający. W dolnej części komory umieszczono zasyfonowany spływ odprowadzający nadmiar skroplonej wilgoci. Dostęp do przestrzeni badawczej możliwy jest przez drzwi wyposażone w uszczelkę i specjalne zamknięcia śluzowe zapewniające doszczelnienie. W miejscu styku uszczelek z przylgnią zatopiony jest przewód grzewczy zapobiegający przymarzaniu uszczelki i skraplaniu wilgoci zawartej w powietrzu. Całość konstrukcji izolującej przestrzeń badawczą pozbawiona jest mostków cieplnych, co zapobiega przemarzaniu i podnosi sprawność energetyczną. Za przestrzenią badawczą zlokalizowane są pozostałe elementy wykonawcze służące do realizacji zmiennych warunków cieplno-wilgotnościowych (agregat chłodniczy, grzałki, pompa, automatyka sterującą). Urządzenia są zasilane poprzez dwie skrzynki elektryczne. Całość procesów jest kontrolowana przez sterowniki typu PLC wykorzystujące procedury PID. Nadzorowanie całości oraz sterowanie pracą komory odbywa się za pomocą kolorowych paneli dotykowych 7 cali”. W panelach sterujących dokonywana jest również rejestracja wszystkich parametrów urządzenia – dane te są dostępne jako pliki w formacie „EXCEL”.

Parametry i dane techniczne komory zimna:

Komora zimna wraz z konstrukcją jest przytwierdzana na stałe do posadzki pomieszczenia. Pomiędzy komorami znajduje się otwór o wymiarach 1000 x 1500 mm.

• Wymiary zewnętrzne 1720 (szer.) x 2300 (długość) x 2300 (wysokość) mm

• Zakres temperatur -30oC do +70oC.

• Zakres wilgotności 10 - 98 % ( wilgotność regulowana powyżej 20oC )

• Stabilność utrzymania temperatury w czasie 1,5°C

• Stabilność utrzymania wilgotności w czasie 4%

• Pomiar temperatury z rozdzielczością 0,1°C

• Pomiar wilgotności z rozdzielczością 0,1%

• Dotykowy panel sterujący z wyświetlaczem aktualnych i zadanych parametrów pracy komory wraz z rejestracją. Wykorzystuje procedury PID.

• Zasada pomiaru wilgotności we wnętrzu komory zorganizowana w oparciu o czujnik pojemnościowy o bardzo dużej stabilności tak aby system nie wymagał obsługi,

• Urządzenia zabezpieczające przy pracy ciągłej komory bez nadzoru: niezależne zabezpieczenie nadtemperaturowe, ustawienie granicznych temperatur dla badanych prób, zabezpieczenie programu przed zanikiem zasilania, elektroniczna blokada wprowadzanych danych, automatyczne wyłączenie po zakończeniu programu

• Zasilanie przefiltrowaną wodą

• Układ zabezpieczający przed osadzaniem rosy na elementach podczas zmian temperatury

• Układ chłodniczy: chłodzony powietrzem, bez użycia wody bieżącej, wydajny hermetyczny, układ zabezpieczający kompresor przed przeciążeniem oraz przegrzaniem

• Programowanie temperatury i wilgotności w 99 krokach czasowych

• Komora wyposażona w 48 termopar do montażu w ścianie i na jej powierzchni

• Możliwość późniejszej zmiany ustawień komory, wgrania nowych norm badawczych, procedur automatycznych

• Zasilanie 400V 50Hz

• Moc zainstalowana 9 kW, Średnia moc chwilowa 3kW

Parametry i dane techniczne komory ciepła:

Komora ciepła wraz z całą konstrukcją jest umieszczana na kółkach. To rozwiązanie pozwala na niezależną pracę komór, a także na wygodne umieszczenie przedmiotu badania między nimi. Pomiędzy komorami wykonywany jest otwór o wymiarach 1000 x 1500 mm. Miejsce to zaopatrzone zostało w system uszczelek.

• Wymiary zewnętrzne 1720 (szer.) x 2300 (głębokość) x 2300 (wysokość) mm

• Zakres temperatur +10oC do +70oC.

• Zakres wilgotności 10- 98 % ( wilgotność regulowana powyżej 20oC )

• Stabilność utrzymania temperatury w czasie 1,5°C

• Stabilność utrzymania wilgotności w czasie 4%

• Pomiar temperatury z rozdzielczością 0,1°C

• Pomiar wilgotności z rozdzielczością 0,1%

• Dotykowy panel sterujący z wyświetlaczem aktualnych i zadanych parametrów pracy komory wraz z rejestracją. Wykorzystuje procedury PID.

• Programowanie temperatury i wilgotności w 99 krokach czasowych

• Każda z komór wyposażona w 48 termopar do montażu w ścianie i na jej powierzchni

• Możliwość późniejszej zmiany ustawień komory, wgrania nowych norm badawczych, procedur automatycznych

• Zasada pomiaru wilgotności we wnętrzu komory zorganizowana w oparciu o czujnik pojemnościowy o bardzo dużej stabilności tak aby system nie wymagał obsługi

• Urządzenia zabezpieczające przy pracy ciągłej komory bez nadzoru: niezależne zabezpieczenie nadtemperaturowe, ustawienie granicznych temperatur dla badanych prób, zabezpieczenie programu przed zanikiem zasilania, elektroniczna blokada wprowadzanych danych, automatyczne wyłączenie po zakończeniu programu

• Zasilanie przefiltrowaną wodą

• Układ zabezpieczający przed osadzaniem rosy na elementach podczas zmian temperatury

• Układ chłodniczy: chłodzony powietrzem, bez użycia wody bieżącej, wydajny hermetyczny, układ zabezpieczający kompresor przed przeciążeniem oraz przegrzaniem

• Zasilanie 400V 50Hz

• Moc zainstalowana 8 kW, Średnia moc chwilowa 3kW

Uwagi:

• Możliwość dostosowania wymiarów komory do wymiarów pomieszczenia w którym ma stać

• Reakcja serwisu do 48h

• Gwarancja 1 rok


Czas wykonania: około 12 tygodni od podpisania umowy
